25噸雙梁起重機的金屬結構設計有何要點
本文相關關鍵詞：
雙梁起重機公司|雙梁起重機生產公司|雙梁起重機銷售公司
江蘇蘇州25噸雙梁起重機公司15517313026具有可靠的生產技術，可靠的生產工藝，精良的制造設備，完善的檢測手段，專注從事單梁行車、雙梁行吊、歐式行車、橋式行吊、門式起重機等設備的制造與銷售服務。

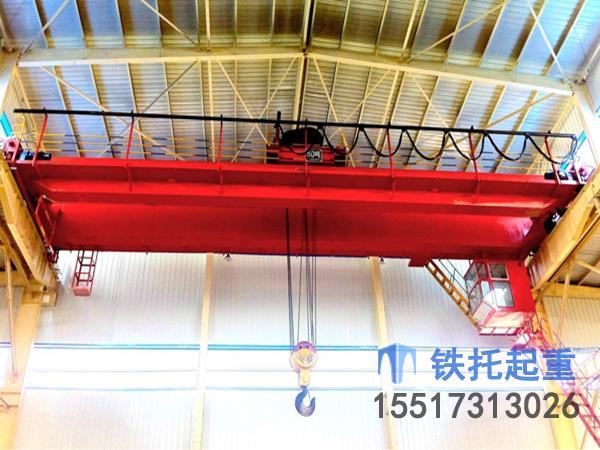

江蘇蘇州25噸雙梁起重機生產公司探討25噸雙梁起重機的金屬結構設計有何要點？25噸雙梁起重機的金屬結構設計要點主要包括以下幾個方面： 一、結構形式與材料選擇 結構形式：雙梁起重機的主梁通常采用雙梁箱型結構形式，由主梁、端梁、小車軌道、小車電纜滑架、梯子、平臺、欄桿等組成。主梁和端梁為主要受力構件，均為箱型結構，具有足夠的強度、剛度和穩定性。 材料選擇：主要鋼板采用Q235-B等材料，這些材料具有良好的力學性能和加工性能，能夠滿足起重機金屬結構的設計要求。 二、主梁設計 跨中上拱度：主梁跨中上拱度應符合國家標準要求，以確保起重機的運行平穩性和承載能力。 緩沖器與限位開關：主梁兩端設有小車緩沖器、小車終點行程限位開關和小車軌道止擋，以防止小車在運行過程中發生碰撞或超出行程范圍。 加強筋板：在主梁的關鍵部位，如電機、制動器、減速器、卷筒及滑輪組處下部，都設有加強筋板，以提高主梁的局部強度和剛度。 三、端梁設計 連接方式：端梁與主梁進行剛性聯接，兩根端梁的中部通常用螺栓連接起來，形成完整的框架結構。 車輪與軸承：端梁上安裝有大車車輪和軸承，車輪采用標準雙輪緣圓柱踏面形式，材質和熱處理工藝需滿足設計要求，以確保車輪的耐磨性和承載能力。 緩沖器與限位開關：下橫梁兩端設置大車緩沖器和行程開關，以限制起重機的運行范圍并防止碰撞。 四、通道與平臺設計 通道寬度與護欄：通道寬度不小于500mm，外側設有護欄，高度為1050mm，中間布置兩道橫桿，間距350mm，底部設有維護板，高度100mm，以確保人員安全。 安全走梯：設置能安全上下的安全走梯，梯子踏板為花紋鋼板，具有足夠的剛性和良好的防腐抗滑性能。梯子的寬度不小于600mm，兩側設置欄桿和圍護板。 平臺踏板：所有平臺踏板為花紋鋼板，板厚不小于4mm，并在凹處開漏水孔，以防止積水。 五、載荷計算與校核 載荷類型：在進行起重機金屬結構計算時，應考慮固定載荷、小車輪壓、動力效應系數、慣性載荷、偏斜運行側向力、扭轉載荷等多種載荷類型。 校核方法：采用許用應力法或極限狀態設計法對起重機的金屬結構進行校核計算，確保結構在各種載荷作用下的強度、剛度和穩定性滿足設計要求。 六、制造與安裝要求 焊接工藝：金屬結構的制作或安裝施工單位應根據相關標準制定焊接技術規程，并進行焊接工藝評定，以確保焊接質量。 高強度螺栓連接：高強度螺栓連接的設計、施工及驗收應符合相關標準規定，確保連接的可靠性和耐久性。 安裝精度：在安裝過程中，應嚴格控制各部件的安裝精度和相對位置關系，以確保起重機的整體性能和運行穩定性。 江蘇蘇州25噸雙梁起重機銷售公司設備優良、工藝精湛、檢測手段齊全、技術力量充足，創立伊始即本著“專注、專心”的經營理念，依托技術團隊優勢和設備硬件保障，全力打造國內良心的起重設備企業。 聯系方式：張經理 15517313026 網址：http://www.wusheji.cn
