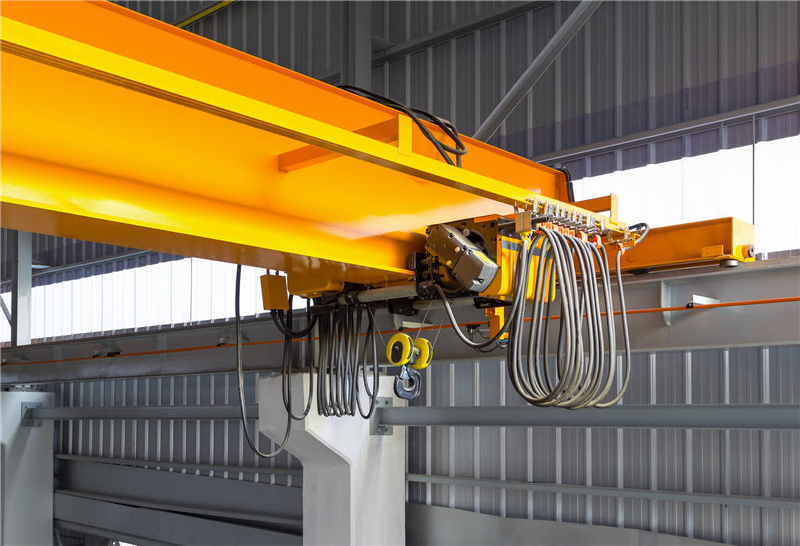

單梁行車變頻改造方案
本文相關關鍵詞： 單梁|行車|變頻|改造|方案|單梁|行車|一般|單梁行車一般使用地面接觸器控制，有些用戶因為生產上的需要，想要將行車改造為遙控變頻控制。小編為大家簡單介紹下單梁行車變頻改造方案。
行車使用變頻調速的主要優點
1、變頻調速主要變現：
節能;提高生產效率;調速;提高產品性能;提高生產線的自動化和改善使用環境等方面。
2、變頻調速主要特點：
2.1 控制電機的啟動電流，增加電機和減速機使用壽命。
2.2 降低電力線路電壓波動，保護電網。
2.3 啟動時需要的功率更低，達到節能減耗效果。
2.4 可控的加速功能，使起重機可緩慢加速，起重機運行平穩，減少機械磨損。
2.5 可調的運行速度，使用起來更方便。
2.6 可調的轉矩極限，保護機械不損壞。
2.7 受控的停止方式，使停止更平穩。
2.8 節能，能節能20%。
2.9 可逆運行控制，能簡化線路，降低改造率。
3、變頻改造方案
3.1 電動葫蘆運行機構：
3.1.1 2-3T 葫蘆運行電機為ZDY12-4/0.4KW,電壓為380V, 電流1.25A, 選用西門子變頻器, 型號為6SL32240CA211UA0;或ABB變頻器，型號為ACS550-01-03A3-4;依據現場情況選配進線電抗器。制動電阻阻值為210歐，功率為0.3KW。
3.1.2 5T葫蘆運行電機為ZDY21-4/0.8KW, 電壓為380V, 電流2.4A, 選用西門子變頻器, 型號為6SL32240CA211UA0 ;或ABB變頻器型號為ACS550-01-05A3-4; 依據現場情況選配進線電抗器。制動電阻阻值為210歐，功率為0.4KW。
3.2 葫蘆起升機構：
3.2.1 2T葫蘆起升電機為ZD31-4/3KW,電壓為380V, 電流7.6A, 選用西門子變頻器,型號為6SL32240CG255UA;0或ABB變頻器型號ACS850-04-010A-5+J400+N3050+N5050;依據現場情況選配進線電抗器。制動電阻阻值為80歐，功率為2KW.
3.2.2 3T葫蘆運行電機為ZD32-4/4.5KW, 電壓為380V, 電流11A, 選用西門子變頻器, 型號為6SL32240CG275UA0 ;或ABB變頻器型號
ACS850-04-018A-5+J400+N3050+N5050;依據現場情況選配進線電抗器。制動電阻阻值為40歐，功率為3KW.
3.2.3 5T葫蘆運行電機為ZD41-4/7.5KW, 電壓為380V, 電流18A, 選用西門子變頻器, 型號為6SL32240CG311UA;0或ABB變頻器型號
ACS850-04-030A-5+J400+N3050+N5050;依據現場情況選配進線電抗器。制動電阻阻值為20歐，功率為6KW.
3.3 大車運行機構：
3.3.1 2-5T 起重機大車運行電機為兩臺ZDY21-4/0.8KW, 電壓為380V, 總電流4.8A,選用西門子變頻器, 型號為6SL32240CA230UA0;或ABB變頻器型號
ACS550-01-06A9-4; 依據現場情況選配進線電抗器。制動電阻阻值為84歐，功率為0.8KW.
3.4 制動電阻
葫蘆起升機構，運行機構和單梁行車大車運行機構所選變頻器的制動電阻均采用防塵、耐高溫型管狀電阻，固定在控制箱外部，保持良好通風性。
3.5 變頻調速控制方式
3.5.1 單梁行車大車運行和葫蘆運行變頻器，采用多段速數字量V/f 控制方式。
3.5.2 大車運行和葫蘆運行變頻器，采用無PG矢量控制方式。
3.6 限位開關
單梁行車大車運行設置兩端極限的機械和電氣限位裝置： 電動葫蘆起升設置上極限和下極限的限位裝置。
3.7 低壓電器元件
主要低壓電器元件選用進口西門子和施耐德低壓元器件。
3.8 操作方式
地面遙控器操作，遙控器選用臺灣禹鼎品牌。
3.9 電器箱的敷設
所有電器控制箱均固定在單梁行車端梁上或主梁斜板上，便于維修。電動葫蘆上不放電器控制箱。
3.10 電線電纜
單梁行車的改造所需的電線電纜均采用符合國標要求的優質名牌產品。
對單梁行車進行變頻改造要找專業的技術人員，這樣才能保證不會出現問題。
