單梁行車外形結構尺寸

　　單梁行車是單主梁橋式行車，在車間應用非常廣泛，一些客戶對單梁行車的外形尺寸不是太了解，小編為大家簡單介紹下。

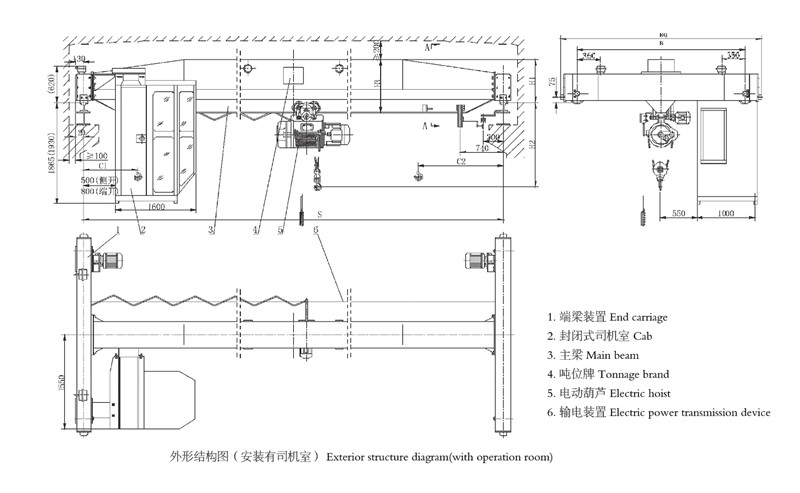

　　單梁行車常與鋼絲繩電動葫蘆配合使用，主要由一個主梁、二個端梁、大車運行機構、鋼絲繩電動葫蘆、電氣控制系統等組成。其外形圖如下所示。

　　上圖中的單梁行車帶有司機室，不過目前使用較少，只是為了更全面的介紹單梁行車，所以保留在了結構圖中。

　　圖中的1-6個數字指帶的含義已經在圖中標示，圖中也標示了一些固定的數值，大家根據圖就可以看出所代表的含義，我們不過多解釋。我們為大家講解下字母所代表的含義。

　　1、字母S代表單梁行車的跨度，兩側車輪的中心距，或者兩根平行軌道的中心距。

　　2、C1和C2代表行車吊鉤左右運行的極限位置，C1為左極限位置，C2為右極限位置，一般C2的距離要比C1長。

　　3、BQ代表行車端梁的長度，常見的有2500mm、3000mm、3500mm、4000、4500等幾種尺度。

　　4、B代表行車端梁的輪距，即同側前后兩個行走輪的中心距。

　　5、H1代表車輪踏面，即軌道面到主梁頂端的跨度。

　　6、H2代表車輪踏面到吊鉤的最小距離，一般車輪踏面高度是不變的，如果想讓行車有更高的起升高度，就要縮短H2的長度，可采用低凈空電動葫蘆等。

　　7、H3代表主梁最頂端面到底部的跨度，也就是主梁的整體高度。一般單梁行車噸位、跨度越大，主梁高度越高。

　　知道單梁行車的外形尺寸，可以更好的了解行車結構，購買安裝行車時可以做到心中有數。
